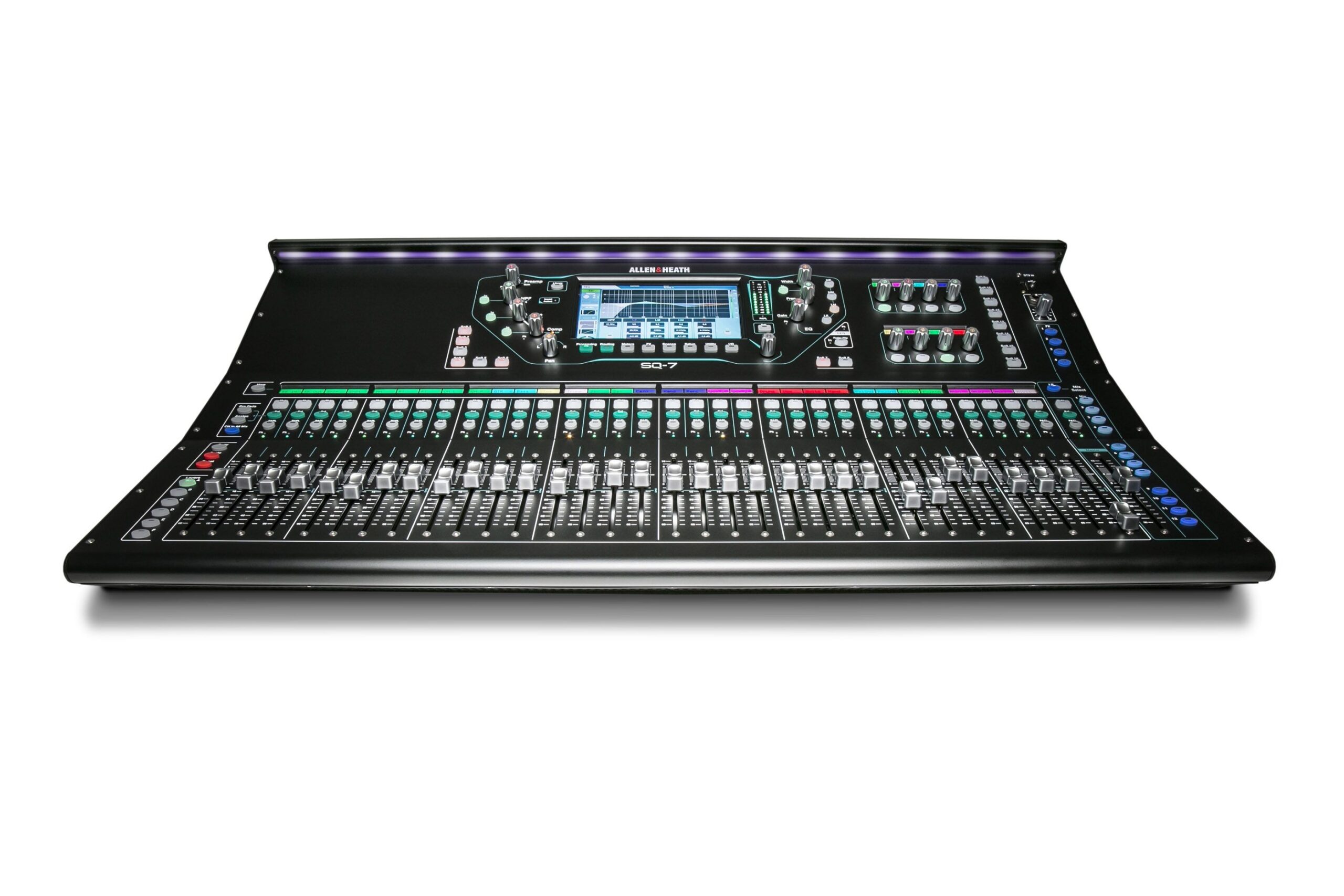

ALLEN & HEATH SQ7

Architettura DSP

• Motore DSP: XCVI (32-bit floating point) con processing a bassa latenza

• Precisione interna: 96 kHz / 32-bit floating point

• Latenza end-to-end: tipicamente < 0,8 ms

Canali

• Ingressi fisici analogici: fino a 48 mic/line

• Canali microfonici preamp: 48 con alimentazione +48 V phantom commutabile per tutti i mic input

• Canali disponibili in mix: 48 mono o 24 stereo (scalabili via routing)

• Bus ausiliari: 12 aux (configurabili come pre/post fade)

• Matrix: 8×8 matrix mix

Fader/Interfaccia

• Fader: 17 fader motorizzati (100 mm)

• Display: Touchscreen 7″ (High-resolution)

• Encoder: 4 x parameter encoder multi-uso con display di stato

• Layer: controlli per accesso rapido a canali, bus, DCA, matrix

Routing & Networking

• I/O fisico:

  • Main L/R

  • 6 x Aux (line level)

  • 8 x Matrix out

  • Mono / Stereo assignabile

• Espansione digitale I/O: 2 slot opzionali (installabili con schede audio networking)

  • Dante (opzionale)

  • dLive® expand (opzioni compatibili)

• Remote control:

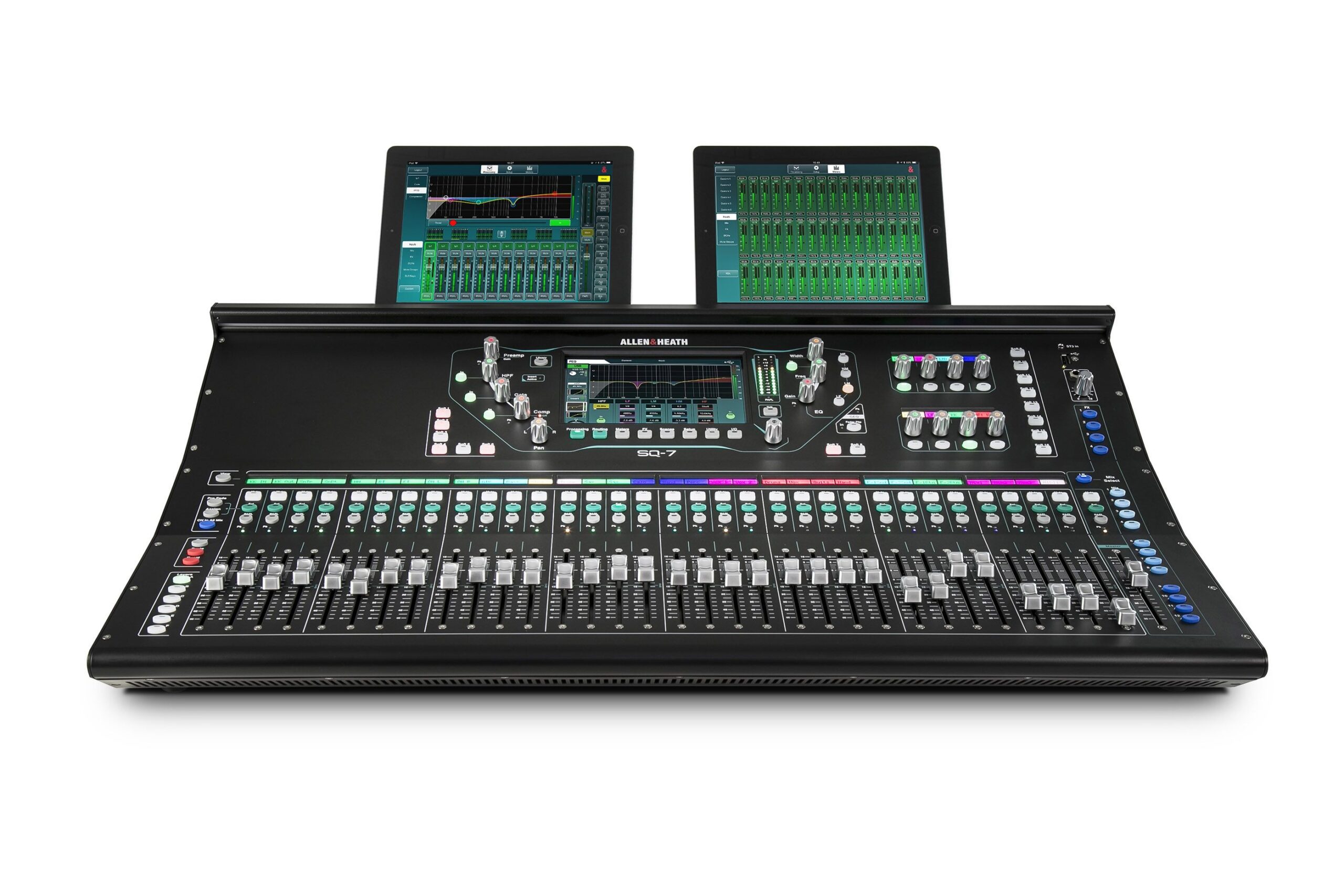

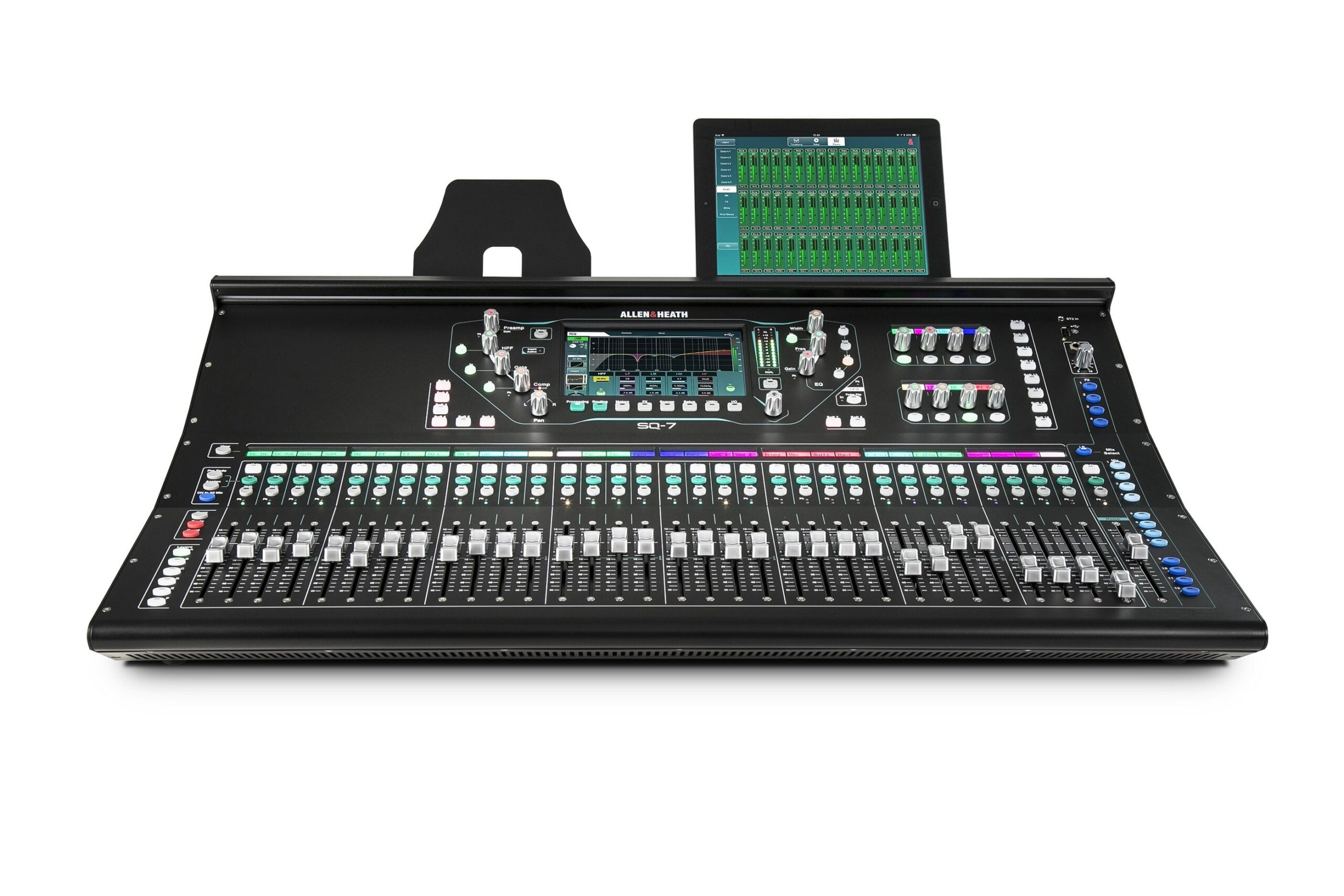

  • iPad App (SQ MixPad)

  • PC/Mac Web/LAN control

DSP e Processing

• EQ:

  • Parametrico su ogni canale (4-6 bande configurabili)

  • High/Low shelving con selezione frequenza

• Dynamics:

  • Gate

  • Compressor/limiter su ogni canale

• Time align / Delay:

  • Canali input: fino a 340 ms

  • Output bus/Matrix: fino a 340 ms

• Filters:

  • High pass / Low pass su ogni canale

• Stereo imaging: controllo L/R width

• Talkback: integrato con routing dedicato

Effetti integrati

• FX engine: multi-effects condiviso

  • Riverbero (Hall, Plate, Room)

  • Delay (mono/stereo/tapin/tapout)

  • Chorus / Flanger

  • Modulation FX

• Routing FX: send/return assegnabile per canale, aux o matrix

Controllo & Automazioni

• Snapshots: automazione scene richiamabile

• Cue list: gestione eventi programmabili

• Macro: funzioni rapide personalizzabili

• Layers: assegnazione fader rapide per gruppi di canali

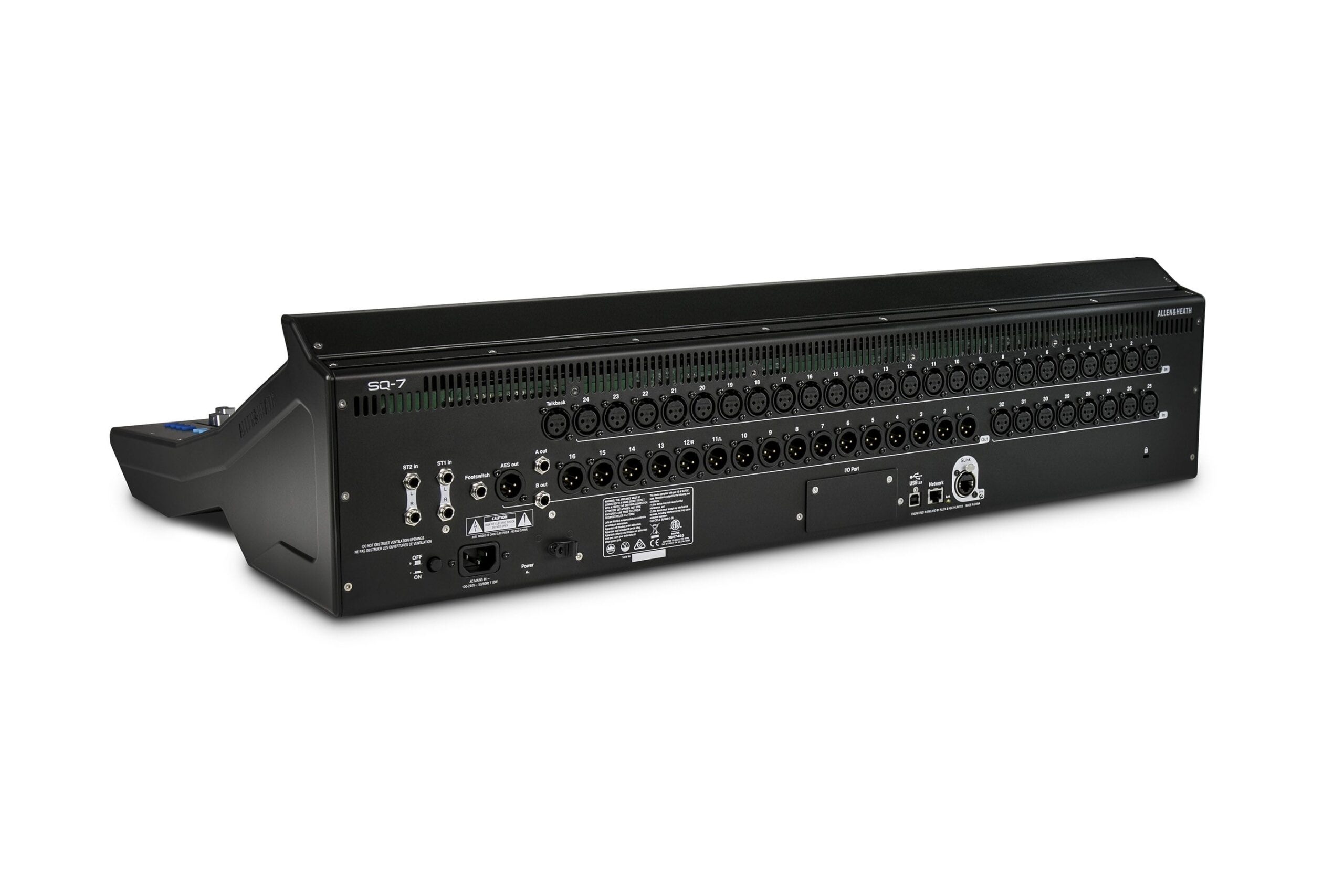

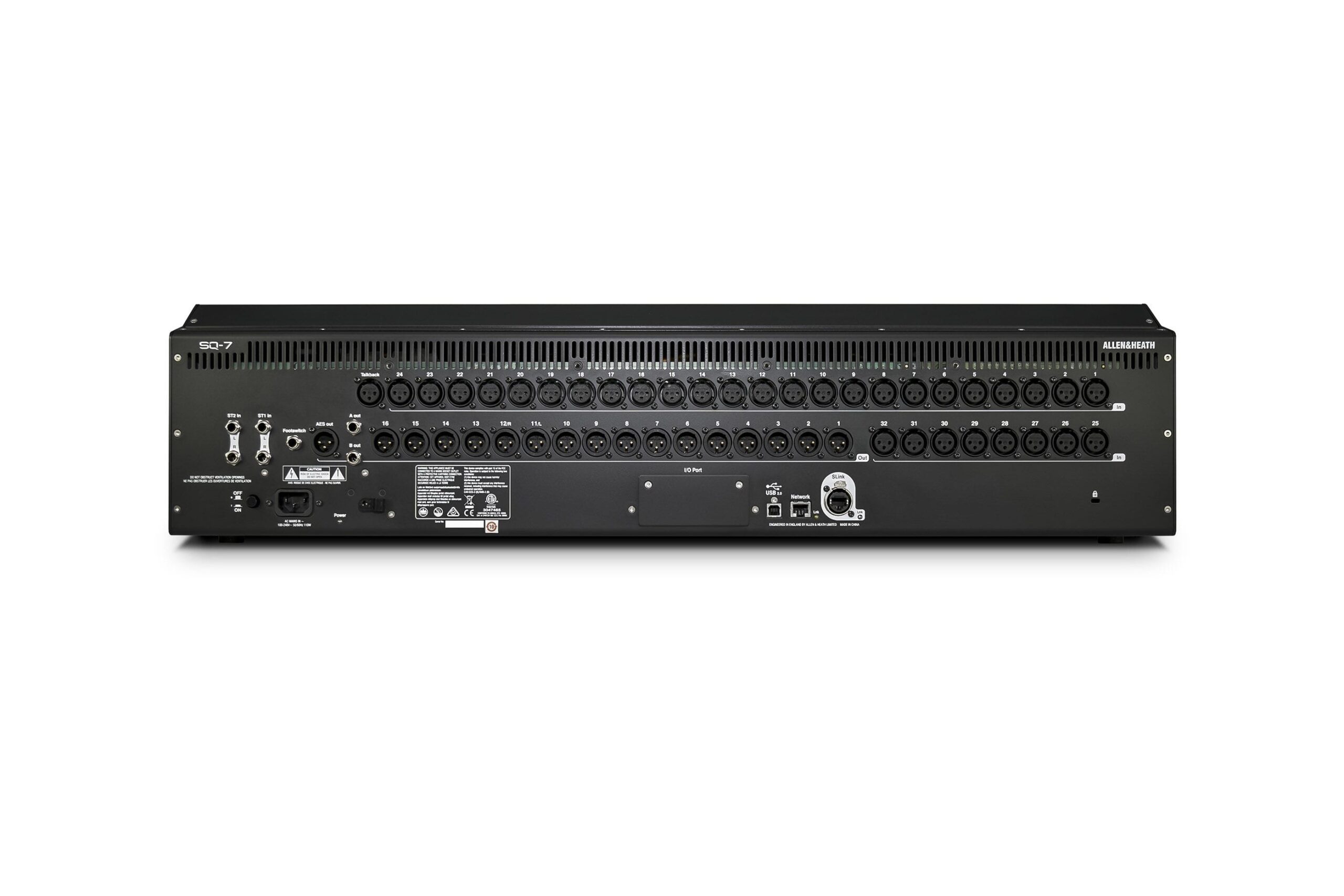

Ingressi/Uscite (I/O) Fisici

• Mic/Line XLR: 48

• Line out XLR: Main L/R + 6 Aux + 8 Matrix

• Talkback: XLR dedicato

• Footswitch: per Talkback / Mute / Recall

• USB: USB-A per registrazione/playback multitraccia

• Ethernet: controllo remoto LAN

Espansioni Digitali

Slot opzionali compatibili con moduli:

• Dante Audio Networking

• MADI (tramite moduli terzi compatibili)

• AES/EBU bridging (tramite expander)

Prestazioni

• Risposta in frequenza: 20 Hz – 20 kHz (±0,5 dB)

• THD (Distorsione Totale Armonica): < 0,005 %

• Rumore di fondo: < -90 dB

• Phantom Power: +48 V, commutabile

Dimensioni & Alimentazione

• Dimensioni unità: circa

  • L × P × H: 970 x 600 x 210 mm

• Peso: ~15,8 kg

• Alimentazione: 100–240 V AC, 50/60 Hz
